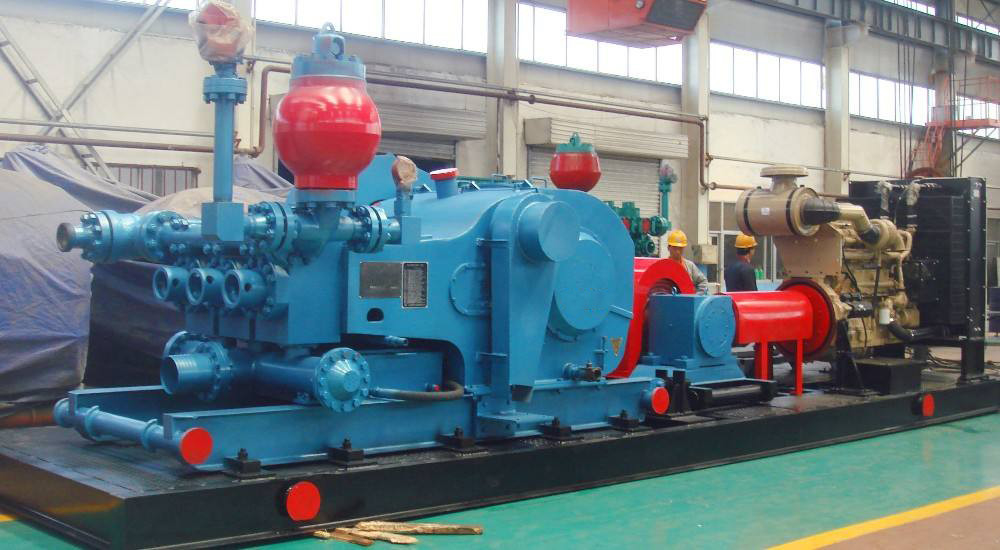

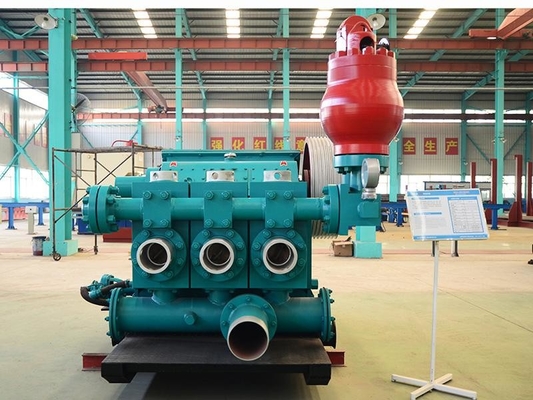

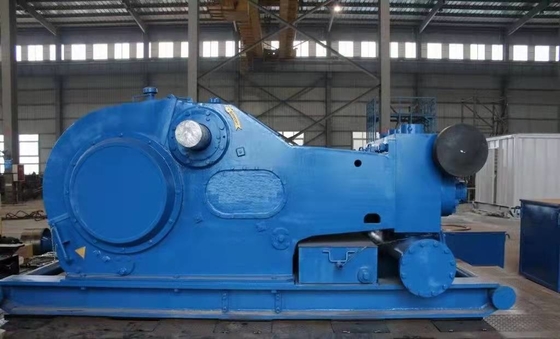

Pompe de boue de forage pour la norme 1000 des puissances en chevaux api 7K de pompe de RS F-1000
La fonction de la pompe de boue
Dans des puits de pétrole de forage et de gaz naturel, il est employé pour pomper la boue de fluide de perçage pour la faire circuler et couler pour l'impact. Selon l'importance du son
travail, il est comparé au coeur de la plate-forme de forage.
La circulation de boue est une opération principale dans le procédé de forage rotatoire, et ses fonctions principales sont comme suit :
1. Enlevez les coupes du fond du puits et portez-les sur la surface par l'espace annulaire.
2. Faites la motte de boue sur le mur bon pour empêcher le mur bon de s'effondrer.
3. Équilibrez ou commandez la pression des couches de pétrole, de gaz et d'eau dans la section bonne forée d'empêcher l'éruption.
4. Downhole complexe de situations de poignée. Si le fond de la fente est produit, le matériel de branchement est pompé, et quand la perceuse est coincée,
le pétrole brut et le carburant diesel sont pompés pour libérer coincés.
5. Refroidissez le peu de perceuse et lubrifiez la ficelle de perceuse de rotation.
Paramètre technique de pompe de boue RS-F1000
| Modèle de pompe |
RS-F1000 |
| Puissance d'entrée évaluée |
735kw (1000HP) |
| Course |
140min-1 (140SPM) |
| Longueur de course |
254mm (10") |
| Rapport de vitesse |
4.207:1 |
| Pression de Max.working |
34.5MPa |
| Valve |
API#6 |
| Diamètre de Max.cylinder |
6 3/4" |
| Pression de Max.cylinder |
16.4MPa |
| Diamètre de tube d'aspiration |
305mm (12") |
| Diamètre de tuyau de décharge |
5 1/8" bride (5000psi) |
| Diamètre de pignon |
196.9mm (7 3/4") |
| Clé |
50.8×50.8 (2" ×2 ») |
| Dimensions (millimètres) |
4267×2350×1862 |
| Poids de machine principale |
186442kg |
| Tableau de relation entre la décharge et la pression de la pompe de boue RS-F1000 |
| |
|
|
|
|
|
|
|
|
|
| Diamètre de cylindre |
|
dans |
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| Pression de décharge |
MPA |
16,4 |
17,6 |
19,1 |
20,7 |
24,6 |
29,8 |
34,5 |
| livre par pouce carré |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| Course |
Puissance d'entrée |
|
Capacité de décharge (L/s) |
| min-1 |
Kilowatt |
Puissances en chevaux |
| 140 |
735 |
1000 |
41 |
38 |
35,2 |
32,4 |
27,2 |
22,5 |
18,2 |
| 130 |
683 |
929 |
38,07 |
35,28 |
32,68 |
30,1 |
25,26 |
20,89 |
16,9 |
| 120 |
630 |
857 |
35,14 |
32,57 |
27,86 |
27,77 |
23,3 |
19,28 |
15,6 |
| 110 |
578 |
786 |
32,21 |
29,85 |
27,66 |
25,46 |
21,37 |
17,68 |
14,3 |
| 100 |
525 |
714 |
29,28 |
27,14 |
25,14 |
23,14 |
19,43 |
16,07 |
13 |
| 1 |
5,25 |
7,14 |
0,293 |
0,271 |
0,251 |
0,231 |
0,194 |
0,161 |
0,13 |
| (Efficacité mécanique 90%, coefficiet de plénitude α=100%, et efficacité volumétrique 100%) |
|
Marque d'approvisionnement
BOMCO : F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA : HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG : RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS : 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO : T-500, T-800, T-1000, T-1600
PUITS de pétrole : A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD : MP-5, MP-8, MP-10, MP-13, MP-16
RESSORTISSANT : 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO : F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER : PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
