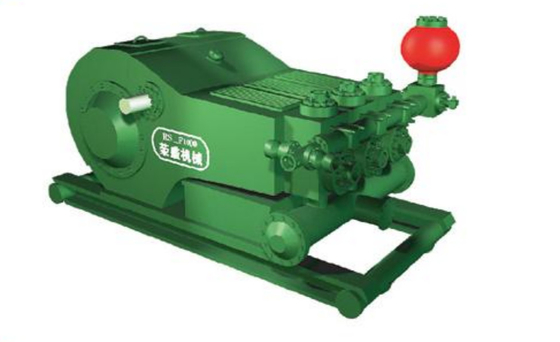

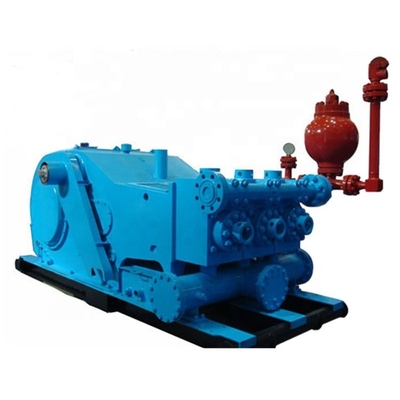

Pompe de boue de forage pour la norme des puissances en chevaux 800 api 7K de pompe de boue de RS F-800
Paramètre technique
| Modèle de pompe | RS-F800 |
| Puissance d'entrée évaluée | 956kw (1300HP) |
| Course | 150 min-1 (150SPM) |
| Longueur de course | 229mm (9") |
| Rapport de vitesse | 4.185:1 |
| Pression de Max.working | 34.5MPa |
| Valve | API#6 |
| Diamètre de Max.cylinder | 6 1/2 » |
| Pression de Max.cylinder | 14.4MPa |
| Diamètre de tube d'aspiration | 254mm (10") |
| Diamètre de tuyau de décharge | 5 1/8" bride (5000psi) |
| Diamètre de pignon | 177.8mm (7") |
| Clé | 44.45×44.45mm (1 3/4" ×1 3/4") |
| Dimensions (millimètres) | 3963×2005×1694 |
| Poids de machine principale | 14000kg |
| Tableau de relation entre la décharge et la pression de la pompe de boue RS-F800 | | | |
| | | | | | | | | | |
| Diamètre de cylindre | | dans | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 |
| Pression de décharge | MPA | 14,4 | 15,6 | 16,9 | 20,1 | 24,3 | 30 | 34,3 |
| livre par pouce carré | 2000 | 2260 | 2570 | 2950 | 3420 | 4015 | 4780 |
| Course | Puissance d'entrée | | Capacité de décharge (L/s) |
| min-1 | Kilowatt | Puissances en chevaux |
| 150 | 588 | 800 | 36,76 | 34 | 31,32 | 26,32 | 21,75 | 17,62 | 13,92 |
| 140 | 548,8 | 746,7 | 34,3 | 31,73 | 29,23 | 24,57 | 20,3 | 16,45 | 12,99 |
| 130 | 509,6 | 693,3 | 31,85 | 29,47 | 27,14 | 22,81 | 18,85 | 15,27 | 12,06 |
| 120 | 470,4 | 640 | 29,4 | 27,2 | 25,06 | 21,06 | 17,4 | 14,1 | 11,14 |
| 110 | 431,2 | 586,7 | 26,95 | 24,93 | 22,97 | 19,3 | 15,95 | 12,92 | 10,21 |
| 1 | 3,92 | 5,33 | 0,245 | 0,227 | 0,209 | 0,175 | 0,145 | 0,117 | 0,093 |
| (Efficacité mécanique 90%, coefficiet de plénitude α=100%, et efficacité volumétrique 100%) | |
Solution d'ensemble de pompe de boue de rf F-800
| Non. | Contenu | Unité | Quantité |
| 1 | Pompe de boue du perçage RS-F800, pompe électrique du jet 2.2Kw ; dispositif, mouilleur de pulsation de la décharge KB-45 ; ensemble (12gal, 5000psi), 15" manière de la décharge 5 (filtre ; intérieur), soupape de sûreté de fusible JA-3 (35MPa), indicateur de pression antivibration (0-6000psi), 5" revêtement de cylindre, piston. | PLACEZ | 2 |
| 2 | Moteur diesel 875HP@1800-210RPM de CAT C27 (réservoir d'eau y compris, fan, silencieux, réfrigérant à huile) | PLACEZ | 2 |
| 3 | ALLISON Hydraulic Transmission S6620 | PLACEZ | 2 |
| 4 | Base publique de moteur diesel et de transmission | PLACEZ | 2 |
| 5 | Coupleur DOX300F-400 et bouclier de coupleur | PLACEZ | 2 |
| 6 | Boîte à chaînes accrochante de transmission de pompe | PLACEZ | 2 |
| 7 | Système de lubrification électrique de boîte de chaîne | PLACEZ | 2 |
| 8 | Pompe d'infusion de puissance (45KW, 380V, 50HZ) et tubulure | PLACEZ | 2 |
| 9 | Grande base | PLACEZ | 2 |
| 10 | Système de contrôle | PLACEZ | 2 |
| 11 | Outils d'attachement | PLACEZ | 2 |
| 12 | Pièces de rechange d'attachement | PLACEZ | 2 |
| 13 | Coût d'Assemblée et de correction | PLACEZ | 2 |
| 14 | Coût d'emballage (emballage nu) et fret (port de Changhaï) | PLACEZ | 2 |
Marque d'approvisionnement
BOMCO : F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA : HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG : RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS : 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO : T-500, T-800, T-1000, T-1600
PUITS de pétrole : A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD : MP-5, MP-8, MP-10, MP-13, MP-16
RESSORTISSANT : 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO : F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER : PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
