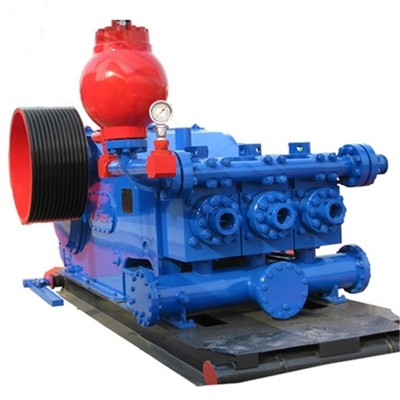

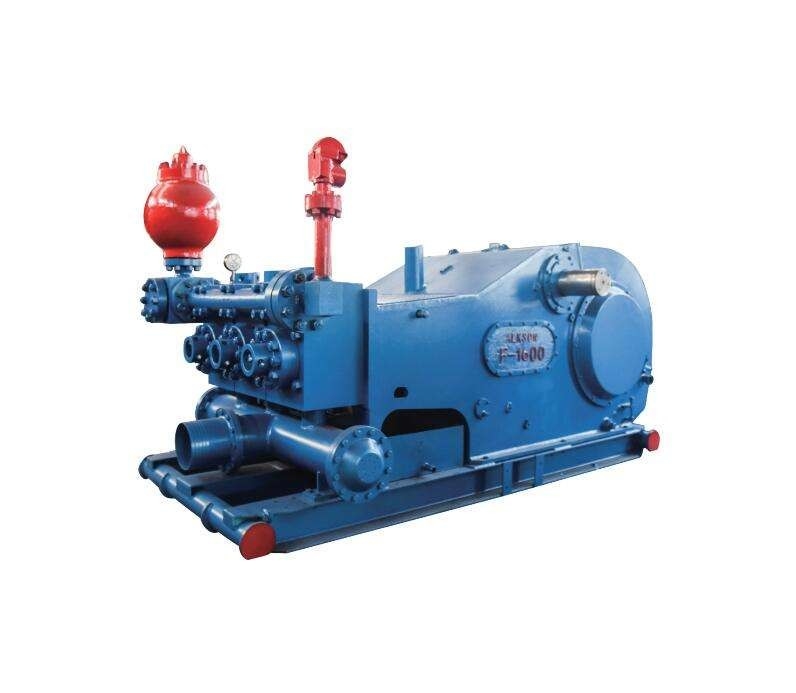

Pompe de boue de forage pour les puissances en chevaux 1600 de pompe de boue de RS F-1600
Paramètre spécifique
| Modèle de pompe | RS-F1600 |
| Puissance d'entrée évaluée | 1180kw (1600HP) |
| Course | 120 min-1 (120SPM) |
| Longueur de course | 304.8mm (12") |
| Rapport de vitesse | 4.206:1 |
| Pression de Max.working | 34.5MPa |
| Valve | API#7 |
| Diamètre de Max.cylinder | 7 1/4" |
| Pression de Max.cylinder | 23.3MPa |
| Diamètre de tube d'aspiration | 305mm (12") |
| Diamètre de tuyau de décharge | 5 1/8" bride (5000psi) |
| Diamètre de pignon | 215.9mm (8,5") |
| Clé | 50.8×50.8mm (2" ×2 ») |
| Dimensions (millimètres) | 4684×2413×2063 |
| Poids de machine principale | 24751kg |
| Tableau de relation entre la décharge et la pression de la pompe de boue RS-F1600 |
| | | | | | | | | | | |
| Diamètre de cylindre | | dans | 7 1/4 | 7 | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 |
| Pression de décharge | MPA | 21,7 | 23,3 | 25,1 | 27,1 | 29,2 | 31,7 | 34,5 | 34,5 |
| livre par pouce carré | 3146 | 3345 | 3750 | 3930 | 4235 | 4820 | 5000 | 5000 |
| Course | Puissance d'entrée | | Capacité de décharge (L/s) |
| min-1 | Kilowatt | Puissances en chevaux |
| 120 | 1180 | 1600 | 48,71 | 45,41 | 42,22 | 39,15 | 36,2 | 33,36 | 28,03 | 23,17 |
| 110 | 1078 | 1462 | 44,65 | 41,63 | 38,7 | 35,89 | 33,18 | 30,58 | 25,69 | 21,24 |
| 100 | 980 | 1329 | 40,59 | 37,84 | 35,18 | 32,63 | 30,17 | 27,8 | 23,36 | 19,31 |
| 90 | 882 | 1196 | 36,53 | 34,06 | 31,67 | 29,36 | 27,15 | 25,02 | 21,02 | 13,38 |
| 50 | 490 | 664 | 20,29 | 18,92 | 17,59 | 16,31 | 15,08 | 13,9 | 11,68 | 9,65 |
| 1 | 98 | 133 | 0,406 | 0,3784 | 0,3518 | 0,3263 | 0,3017 | 0,278 | 0,2336 | 0,1931 |
| (Efficacité mécanique 90%, coefficiet de plénitude α=100%, et efficacité volumétrique 100%) | |

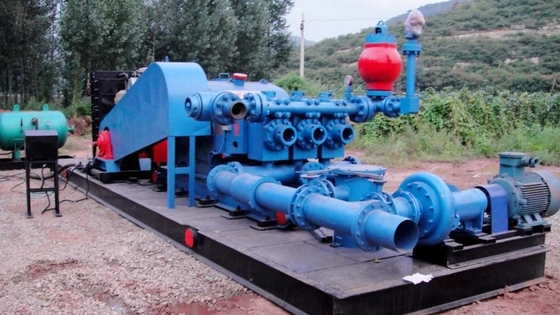

Solution d'ensemble de pompe de boue
| Non. | Contenu | Unité | Quantité |
| 1 | Pompe de boue du perçage RS-F800, pompe électrique du jet 2.2Kw ; dispositif, mouilleur de pulsation de la décharge KB-45 ; ensemble (12gal, 5000psi), 15" manière de la décharge 5 (filtre ; intérieur), soupape de sûreté de fusible JA-3 (35MPa), indicateur de pression antivibration (0-6000psi), 5" revêtement de cylindre, piston. | PLACEZ | 2 |
| 2 | Moteur diesel 875HP@1800-210RPM de CAT C27 (réservoir d'eau y compris, fan, silencieux, réfrigérant à huile) | PLACEZ | 2 |
| 3 | ALLISON Hydraulic Transmission S6620 | PLACEZ | 2 |
| 4 | Base publique de moteur diesel et de transmission | PLACEZ | 2 |
| 5 | Coupleur DOX300F-400 et bouclier de coupleur | PLACEZ | 2 |
| 6 | Boîte à chaînes accrochante de transmission de pompe | PLACEZ | 2 |
| 7 | Système de lubrification électrique de boîte de chaîne | PLACEZ | 2 |
| 8 | Pompe d'infusion de puissance (45KW, 380V, 50HZ) et tubulure | PLACEZ | 2 |
| 9 | Grande base | PLACEZ | 2 |
| 10 | Système de contrôle | PLACEZ | 2 |
| 11 | Outils d'attachement | PLACEZ | 2 |
| 12 | Pièces de rechange d'attachement | PLACEZ | 2 |
| 13 | Coût d'Assemblée et de correction | PLACEZ | 2 |
| 14 | Coût d'emballage (emballage nu) et fret (port de Changhaï) | PLACEZ | 2 |
Marque d'approvisionnement
BOMCO : F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA : HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG : RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS : 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO : T-500, T-800, T-1000, T-1600
PUITS de pétrole : A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD : MP-5, MP-8, MP-10, MP-13, MP-16
RESSORTISSANT : 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO : F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER : PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
