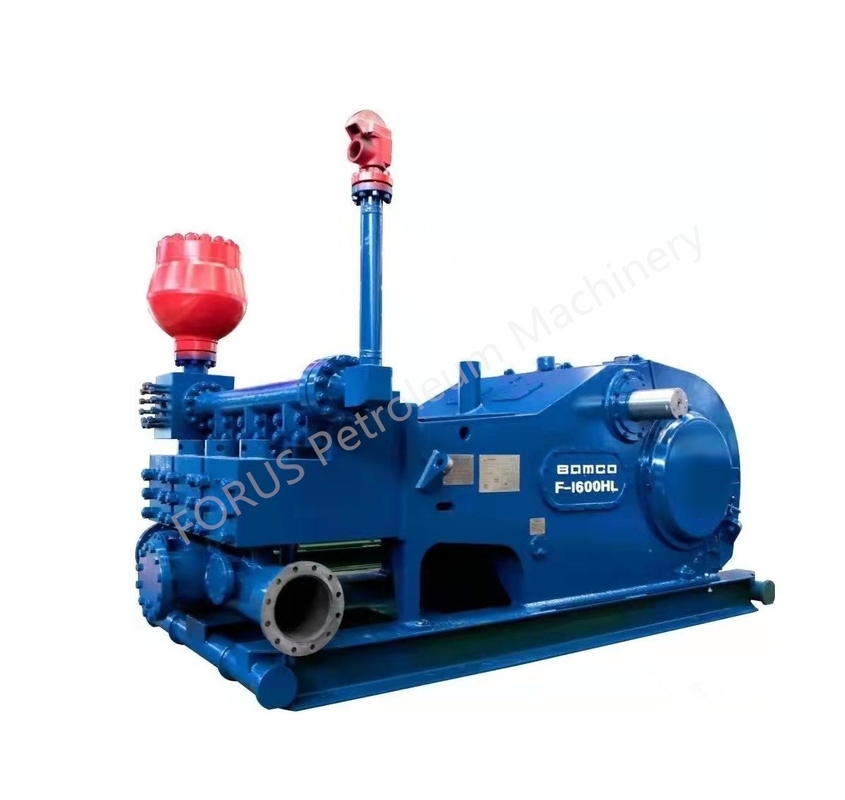

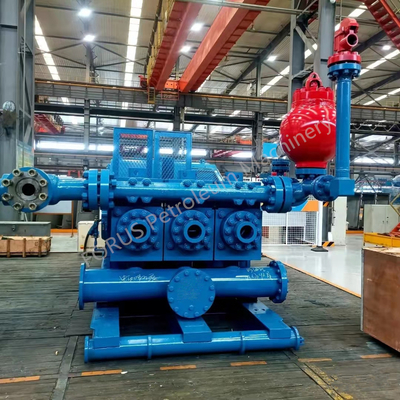

Pompe de boue de forage pour la norme de la pompe de boue de BOMCO F-1600HL api 7K
La fonction de la pompe de boue
Dans des puits de pétrole de forage et de gaz naturel, il est employé pour pomper la boue de fluide de perçage pour la faire circuler et couler pour l'impact. Selon l'importance du son
travail, il est comparé au coeur de la plate-forme de forage.
La circulation de boue est une opération principale dans le procédé de forage rotatoire, et ses fonctions principales sont comme suit :
1. Enlevez les coupes du fond du puits et portez-les sur la surface par l'espace annulaire.
2. Faites la motte de boue sur le mur bon pour empêcher le mur bon de s'effondrer.
3. Équilibrez ou commandez la pression des couches de pétrole, de gaz et d'eau dans la section bonne forée d'empêcher l'éruption.
4. Downhole complexe de situations de poignée. Si le fond de la fente est produit, le matériel de branchement est pompé, et quand la perceuse est coincée,
le pétrole brut et le carburant diesel sont pompés pour libérer coincés.
5. Refroidissez le peu de perceuse et lubrifiez la ficelle de perceuse de rotation.
Paramètre technique de pompe de boue F1600
| Type |
Pompe à piston à simple effet triple horizontale |
À engrenages |
Arête de hareng |
| Puissance évaluée, HP (kilowatts) |
1600(1193) |
Rapport de vitesse |
4.206:1 |
| Vitesse évaluée de pompe, SPM |
120 |
Taille maximum de revêtement par longueur de course, pouces (millimètres) |
7" ×12 » (180×305) |
| Connexion d'aspiration, pouces |
12 |
Pot de valve |
API#7 |
| Déchargez la bride, pouces |
5 |
Diamètre d'axe de pignon. Dans (millimètres) |
8-1/2 » (215.9mm) |
| Poids approximatif, Ibs (kilogrammes) |
54660(24791) |
| Clé dans (millimètres) |
2×2 (50.8×50.8) |
| Puissance de moteur |
55Kw |
Représentation
| Course S/Minute |
Puissance nominale |
Taille de revêtement. Estimation de pression de millimètre. MPA (livre par pouce carré) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 23,19 |
3365 |
25,99 |
3770 |
29,34 |
4255 |
33,39 |
4840 |
34,47 |
5000 |
34,5 |
5000 |
| Kilowatt |
HP |
Déplacement L/S (gal/mn) |
| 130 |
1193 |
1600 |
46,31 |
41,31 |
36,59 |
32,16 |
28,02 |
26,3 |
| 120 |
1101 |
1477 |
42,75 |
38,13 |
33,78 |
29,69 |
25,86 |
24,27 |
| 110 |
1010 |
1354 |
39,19 |
34,95 |
30,96 |
27,21 |
23,71 |
22,25 |
| 100 |
918 |
1231 |
35,63 |
31,78 |
28,15 |
24,74 |
21,55 |
20,23 |
| 90 |
826 |
1108 |
32,06 |
28,6 |
25,33 |
22,27 |
19,4 |
18,21 |
| 1 |
|
|
0,3878 |
0,3459 |
0,3064 |
0,2693 |
0,2346 |
0,2023 |
Marque d'approvisionnement
BOMCO : F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA : HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG : RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS : 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO : T-500, T-800, T-1000, T-1600
PUITS de pétrole : A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD : MP-5, MP-8, MP-10, MP-13, MP-16
RESSORTISSANT : 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO : F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER : PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
