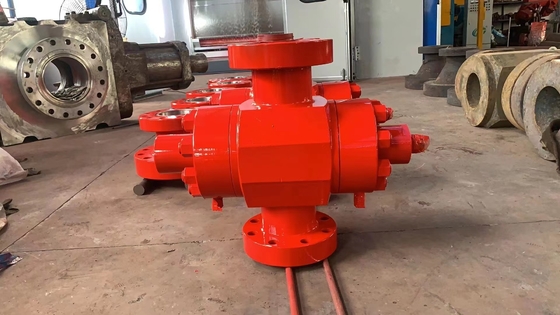

Valve de porte manuelle Valve plate 4 1/16 pouces Pression 10000PSI API PSL3 Matériau du corps Acier au carbone
1Objectif principal et application
La soupape à plaque est utilisée pour le passage/arrêt de la conduite de commande et des autres supports dont la pression de travail nominale est de 70 MPa, l'ouverture complète nécessite 103 mm, la plage de température de travail est de -29°C~+ 121°C,et quels milieux comprennent le pétrole, gaz naturel et autres matières dans les milieux acides et non acides
2Spécification technique
a. les produits de base Norme d'exécution du produit: spécification API SPEC 6A de la tête de puits et de l'assise X-mas.
b. Les produits Précipitation de travail nominale: 70 MPa (10000 PSI)
c. Le trou nominal est de 103 mm (4 1/16 po)
d. Pression de l'huile de commande hydraulique: 10,5 MPa
e. Niveau de température nominale: LU
f. Niveau du matériau: DD
g. Niveau de spécification du produit: PSL 3
h. Niveau d'exigence de performance: PR1
3Caractéristique de la structure

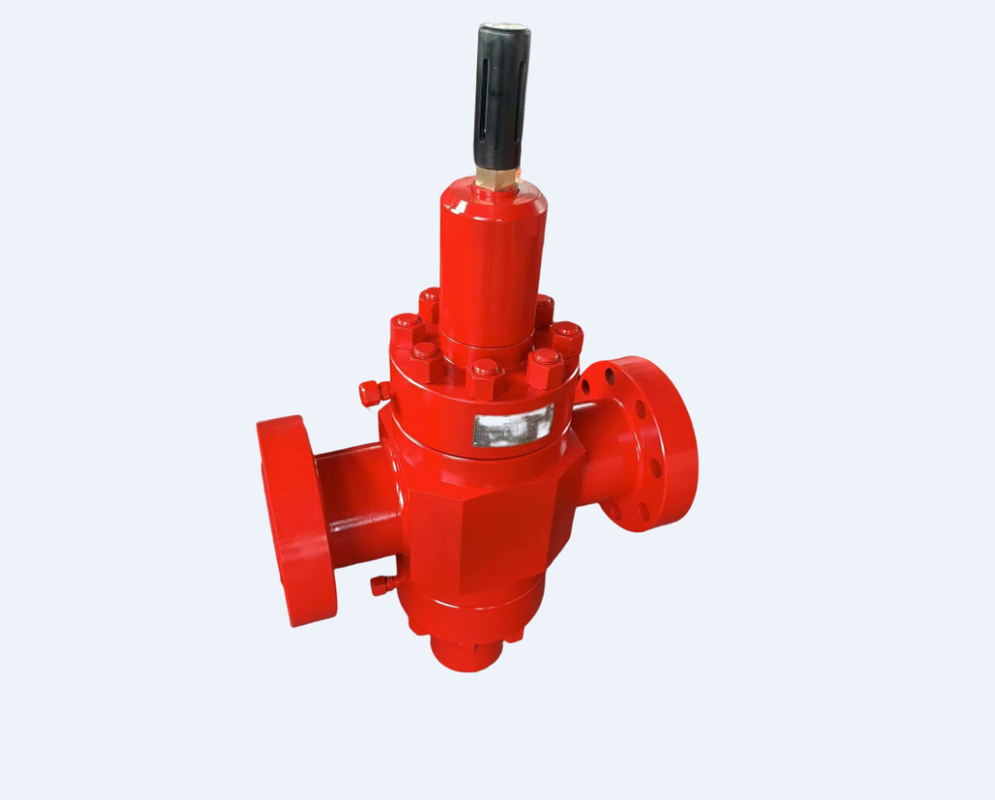

3.1 La soupape est une soupape à plaque de soupape montante composée d'un corps de soupape, d'un siège de soupape, d'un ressort à vagues, d'un disque de soupape, d'un soupape, d'un capot de soupape, d'une écrouselle de soupape, de joints d'emballage, etc. (voir le dessin ci-joint)
3.2Toutes les pièces (surface humide) de la vanne sont en acier allié ou en acier inoxydable, qui peuvent satisfaire aux exigences de statut prévues par le cahier des charges technique.
3.3 Le siège de soupape est une structure à joint flottant, qui fait que le siège de soupape se joint étroitement à la plaque de soupape, il y a plein de graisse de joint dans la cavité de la soupape avec un meilleur joint.Les surfaces d'étanchéité de la plaque de soupape et du siège de soupape sont traitées avec du carbure de base de nickel soudé d'une dureté de peau de 45 à 62 HRC, qui ont une dureté élevée anti-abrasif et anti-scour pour augmenter la durée de vie des vannes.
3.4 Le remplissage d'emballage est une structure de type "bouche" qui peut maintenir un joint efficace à une pression nominale et à une pression élevée.
3.5. Après la vanne est connecté à la conduite de commande hydraulique,la position du cylindre d'huile est poussé à se déplacer vers le haut et vers le bas en contactant la pression du fluide de sorte que le tuyau de vanne a un mouvement synchronisé avec la plaque de vanneLorsque la position se déplace vers le haut, la tige de l'indicateur se déplace avec elle, la vanne fonctionne pour s'ouvrir, sinon la vanne fonctionne pour fermer.
4. Entreposage, transport et maintenance. .
4.1.La vanne doit être conservée dans une pièce sèche et aérée et le trou fermé pour la fermer.
4.2Pour le stockage, l'extrémité connectée doit être peinte à l'huile pour l'anti-rouille et l'anti-encrassement.
4.3. avant la livraison, la cavité de la vanne est remplie de graisse d'étanchéité à haute pression; après utilisation, jusqu'à plusieurs fois ¥ ouverture/fermeture ou une petite fuite sur la surface d'étanchéité,la graisse d'étanchéité doit être injectée dans la cavité de la vanne en injectant de la graisse d'étanchéité dans la vanne ou le capot de la vanneSi nécessaire, dévisser les écrous de la vanne d'injection de graisse d'étanchéité et connecter le pistolet d'injection de graisse d'étanchéité à haute pression pour injecter la graisse d'étanchéité dans la cavité de la vanne, puis viser la noix.
4.4 La soupape est utilisée pour ouvrir/fermer le milieu d'écoulement. Au cours de son utilisation, la soupape doit rester à la position "entièrement ouverte" ou "entièrement fermée", il est interdit de l'utiliser pour la régulation du débit,d'une autre manière affecter les propriétés d'étanchéité et la durée de vie des vannes.
5- Essai de pression et installation
5.1. avant la livraison de la vanne,103Des essais de pression hydraulique de 0,5 MPa ont été effectués à deux reprises.
a..Procédure de la pression d'essai: les deux extrémités sont testées trois fois séparément, le temps de pression en position debout n'est pas inférieur à 3 min la première fois,Le temps de pression en position debout n'est pas inférieur à 15 min à la deuxième et troisième fois"Il ne doit y avoir aucune fuite ni aucun retrait pendant la pression en position debout.
5.3 En tant que soupape de raccordement à la conduite, le joint d'étanchéité à anneau BX155 peut être fixé à l'extrémité de la soupape et connecter une paire de brides avec boulons et écrous, qui doivent être vissées,et deux morceaux de tuyauterie hydraulique de 1 "de la table de commande hydraulique seront connectés en toute sécurité avec le trou supérieur et le trou inférieur dans le côté de l'hydro-cylindre, de sorte que la vanne puisse s'ouvrir ou se fermer.
6. Réparation
6.1. Il y a une petite fuite entre un couple de joints de disque de vanne et siège de vanne, lorsque la graisse d'étanchéité sera injectée dans la cavité de la vanne par la vanne d'injection de graisse d'étanchéité, en cas de défaillance,la face d'étanchéité peut présenter des rayures ou une usureLa rénovation sera réalisée sous forme de face et de finition.
6.2Si une fuite apparaît sur la tige de soupape ou sur le remplisseur d'emballage de la tige d'équilibre, le remplisseur doit être remplacé.
