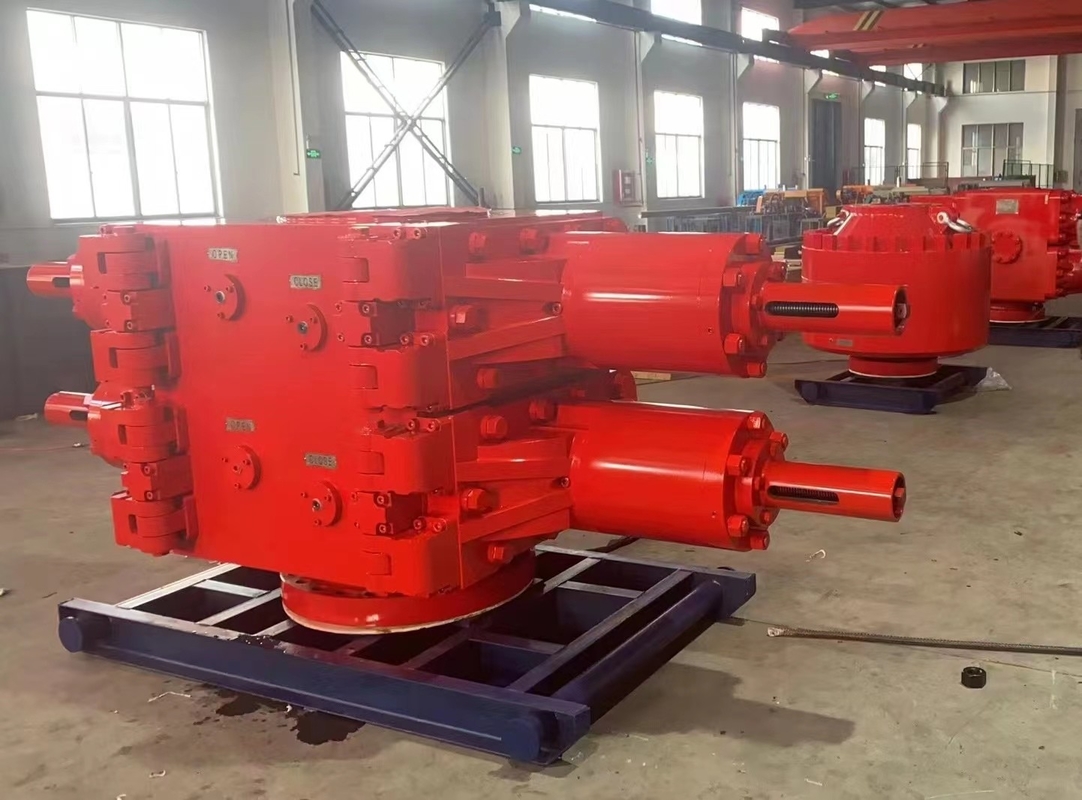

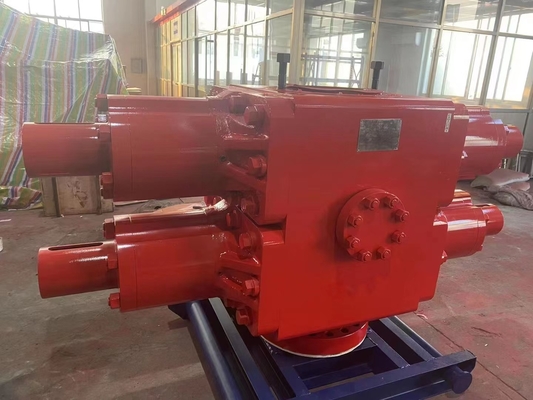

Équipement de prévention des explosions de forage de champs pétrolifères à double ram BOP 2FZ18-35

2FZ18-35 Équipement de prévention des surtensions de forage sur champs pétrolifères à double ram BOP

I. Équipement de prévention des explosions Modèle de produit: 2FZ18-35

II.Équipement de prévention des explosions
Le préventif hydraulique à double ram est conçu pour contrôler efficacement les surtensions lors des essais d'huile (gaz).L'arrêteur hydraulique à double ram peut être utilisé seul ou en combinaison avec un arrêt à ram uniqueIl peut également être utilisé en association avec un inhibiteur annular.
III. Principe de fonctionnement de l'équipement de prévention des explosions
1Principe d'action du commutateur
Lorsque l'huile haute pression du système de commande hydraulique pénètre dans la chambre de fermeture des bouteilles hydrauliques gauche et droite,le piston est poussé pour entraîner l'arbre ram et l'assemblage ram pour se déplacer vers le centre de la tête de puits respectivement le long des voies définies par la chambre ram pour sceller le puitsLorsque de l'huile à haute pression pénètre dans la chambre d'ouverture des bouteilles hydrauliques gauche et droite,le piston est poussé pour conduire l'arbre ram et l'assemblage ram pour s'éloigner du centre de la tête de puits pour ouvrir la tête de puitsL'interrupteur de porte commande les actions d'ouverture et de fermeture de l'interrupteur d'explosion par la soupape de retour du système de commande hydraulique.
2Principe d'étanchéité
Le pare-chocs doit avoir quatre joints pour sceller efficacement la tête de puits, à savoir: le joints supérieur et le joints de coque, le joints avant de la porte, le joints entre le tuyau et le joints avant.Sceaux entre le boîtier et la porte latéraleLe joint entre le puits et la porte latérale.
Le processus d'étanchéité de la porte est divisé en deux étapes: premièrement, sous l'action de l'huile hydraulique,l'arbre de la porte pousse le noyau de caoutchouc d'étanchéité avant de la porte pour comprimer et déformer la partie avant d'étanchéité, et enfin la partie d'étanchéité par compression d'interférence entre le noyau de caoutchouc d'étanchéité et la coque.la pression du puits pousse le joint avant du bélier de l'arrière du bélier à appuyer davantage et de déformerDans le même temps, la pression du puits pousse le bélier du fond à flotter près de la surface d'étanchéité supérieure de la coquille, formant ainsi un joint fiable, appelé puits.La pression contribue à l'effet d'étanchéité.
Les tâches spécifiques sont les suivantes:
1. Lorsqu'il y a un tuyau dans le puits, il peut fermer l'espace annulaire entre le boîtier et le tube. Il peut être équipé de 2 3/8?, 2 7/8?, 3 1/2? et porte d'étanchéité complète,qui peut fermer l'espace annulaireLes tuyaux avec les spécifications ci-dessus sont également disponibles avec des portes de câble.
2. Lorsqu'il n'y a pas d'outil de forage dans le puits, le puits peut être scellé avec une porte d'étanchéité complète.
3Afin de contrôler efficacement la pression de formation, il peut être utilisé conjointement avec le collecteur d'essai d'huile (gaz) pour réaliser des opérations d'équilibrage de pression.
4Des opérations spéciales telles que l'abattage des puits et le nettoyage des puits peuvent être effectuées pendant que la tête du puits est fermée.
IV. Principaux paramètres techniques de la BOP
Nom: préventif hydraulique double ram
Modèle: 2FZ18-35
Pression de travail nominale: 35 MPa
Le diamètre nominal est de 180 mm (7 1/16)
Pression d'essai de résistance: 52,5 MPa
Caractéristiques de la rampe: la cavité supérieure est équipée d'un 2 7/8?, la cavité inférieure est équipée d'une porte entièrement fermée
** Connexion au fond: 350 brides
Connexion inférieure: 350 brides
