Pièces Shell Assy For Pulsation Dampener de pompe de boue F-1600

Pièces de pompe à boue Assemblage de coque pour amortisseur de pulsation pour BOMCO F-1600

Modèle de pompe à boue

FORUS propose une large gamme d'amortisseurs de pulsation sphériques pour le forage et la production, allant de 1 gallon à 20 gallons et

pressions allant de 250 psi à 7500 psi. Le corps de l'amortisseur de pulsation sphérique est fabriqué à partir d'une seule pièce d'acier forgé,

éliminant la possibilité de rupture par fatigue de soudure.

La conception sphérique globale permet une grande efficacité dans un petit volume et ne nécessite aucun support structurel supplémentaire. La conception sphérique également

offre plus de flexibilité de tuyauterie que les amortisseurs de type fixation.

L'amortisseur de pulsation de décharge, également connu sous le nom de sac d'air de décharge/d'échappement, qui est le composant principal de l'extrémité de décharge de la pompe à boue.

L'amortisseur de pulsation est installé dans la ligne de décharge d'un bloc de pompage, et joue un rôle pour assurer une bonne pression stable et une compensation de pression.

La pression de fonctionnement de l'amortisseur de pulsation est de 80 % de la pression de fonctionnement de la pompe à boue.

1.-- Les pompes à boue F-500/F-800 utilisent l'amortisseur de pulsation KB-45.

2.-- Les pompes F-1000/F-1300/F-1600 utilisent l'amortisseur de pulsation KB-75.

* Notamment, lors du retrait de l'amortisseur de pulsation, vous devez d'abord relâcher la pression.

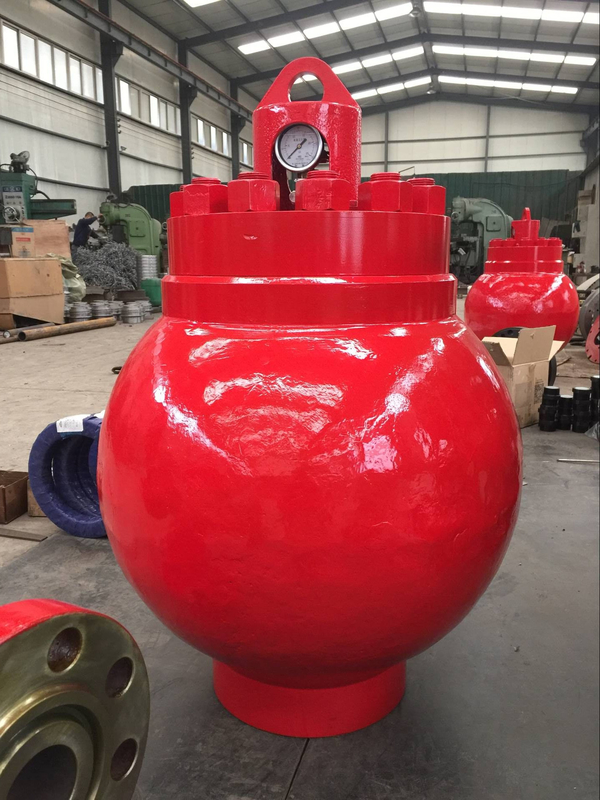

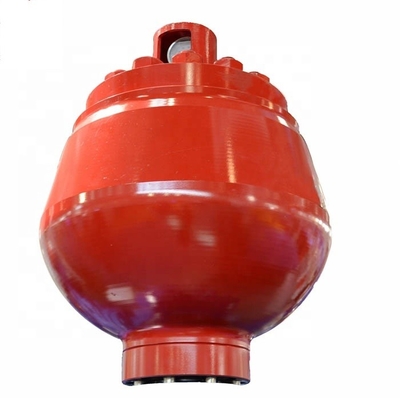

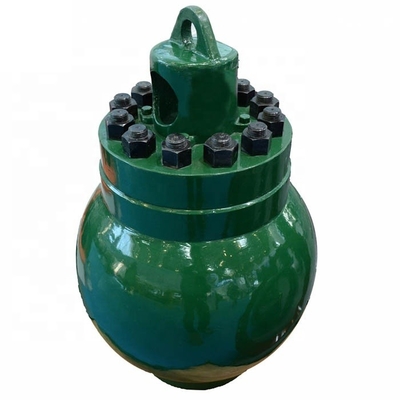

Assemblage de l'amortisseur de pulsation

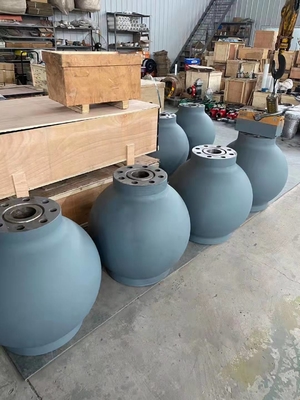

Composition :L'amortisseur de pulsation est composé d'une coque d'amortisseur de pulsation, d'une vessie en caoutchouc (diaphragme), d'un manomètre, d'une vanne d'arrêt d'angle (vanne de charge) et d'un couvercle d'extrémité (joint de plaque inférieure), etc.

Caractéristiques de l'amortisseur de pulsation de décharge de pompe à boue :

1.-- L'amortisseur de pulsation est forgé en acier allié résistant aux basses températures 4130. 2.-- L'amortisseur de pulsation a une taille de chambre intérieure précise avec une rugosité de surface de 6,3, ce qui augmente la durée de vie de la vessie.

3.-- Diaphragmes en nitrile (NBR), nitrile hydrogéné (HNBR ou HSN) et uréthane disponibles.

4.-- Vanne d'arrêt d'angle/vanne de charge et manomètre protégés - aucun point de levage unique sur le couvercle anti-poussière.

5.-- L'utilisation de l'amortisseur prolonge la durée de vie des pièces d'usure de l'extrémité motrice et de l'extrémité hydraulique.

Liste des pièces de pompe à boue

Article

BOMCO : F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL

HONGHUA : HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL

RONGSHENG : RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600

LS : 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800

ITECO : T-500, T-800, T-1000, T-1600

Oil WELL : A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT

WEATHERFORD : MP-5, MP-8, MP-10, MP-13, MP-16

NATIONAL : 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700

EMSCO : F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600

GARDNER DENVER : PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
