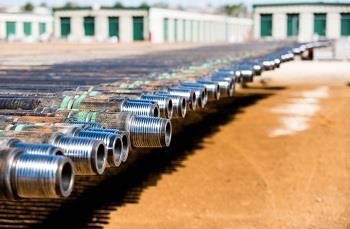

Tuyau enfermant de forage OCTG E - 75 X de gisement de pétrole d'api 5DP - 95 G - 105 S - 135

Tuyau du perçage api 5DP 2 3/8" à 5 1/2 » OCTG E-75 X-95 G-105 S-135

Garniture de forage d'api 5DP

La garniture de forage est une tuyauterie creuse et à parois épaisses qui transmet le fluide et le couple de forage par le puits au peu de perceuse sur une plate-forme de forage. Elle est fabriquée pour résister à interne grave et la pression externe, la déformation, le recourbement, et la vibration en tant que lui tourne et soulève l'ensemble inférieur de trou (BHA). La garniture de forage est filetée sur chaque extrémité dans une section de tuyau désignée sous le nom du joint d'outil. Elle est fabriquée, prélevée, examinée, et inspectée selon des caractéristiques standard telles que l'institut américain de pétrole (api).

Types

Les garnitures de forage standard sont longtemps des sections tubulaires de tuyau qui composent la majorité de la ficelle de perceuse. Elles sont typiquement une section de 31 pieds de longue de tuyau tubulaire mais peuvent être n'importe où de 18 à 45 pieds de longueur.

La garniture de forage lourde (HWDP) est un tuyau tubulaire qui ajoute le poids ou agit en tant que morceau transitoire dans la ficelle de perceuse. Comme section transitoire de la ficelle de perceuse, elle est placée entre le collier de perceuse et la garniture de forage standard pour réduire des défaillances de fatigue. Dans d'autres applications le HWDP est employé comme poids supplémentaire pour peser vers le bas la ficelle de perceuse.

Les colliers de perceuse sont un composant de la ficelle de perceuse qui compose une partie du BHA. Ils sont plus à parois épaisses, plus lourds, et plus rigides que des garnitures de forage et sont principalement employés pour peser vers le bas le peu de perceuse tout en amortissant des forces de vibration et d'impact.

Catégories de garniture de forage

Les catégories de garniture de forage incluent les catégories standard d'api (E-75, X-95, G-105, et S-135), aussi bien que les catégories de propriété industrielle.

API Grade Drill Pipe

Spéc. 5DP d'api spécifie les conditions techniques de la livraison pour les tubes de forage en acier avec les extrémités bouleversées de tuyau-corps et soudure-sur des joints d'outil pour l'usage dans des opérations de perçage et de fabrication dans le pétrole et les industries du gaz naturelles pour trois niveaux de spécifications produit (PSL-1, PSL-2 et PSL-3). PS-1 définit l'épaisseur de paroi, la résistance aux chocs, et les conditions de limite conventionnelle d'élasticité spécifiques à la catégorie matérielle. Les niveaux de spécifications PL-2/PL-3 ont des conditions obligatoires supplémentaires.

<>

Garniture de forage de la catégorie E, désignée sous le nom de l'acier « doux », objets exposés la plus basse limite conventionnelle d'élasticité par unité de superficie avec une limite conventionnelle d'élasticité de moins de 80 000 livres par pouce carré. Il peut résister à un plus grand pourcentage de bout droit ou de « tension » avant la fracture que des catégories plus de haute résistance de garniture de forage. Il est également plus résistant à la corrosion et à la fissuration. La catégorie E est utilisée dans les puits moyens de profondeur de 10 000 à 15 000 pieds.

Les catégories X-95, G-105, et S-135 sont considérées les catégories de haute résistance. Elles montrent la limite conventionnelle d'élasticité accrue qui est exigée pour entretenir des puits plus profonds.

Catégories de propriété industrielle

Les catégories de propriété industrielle dépassent souvent les caractéristiques déterminées par Spéc. 5DP d'api. Leurs propriétés augmentées de représentation sont développées pour le service aigre, le service critique, et d'autres conditions définies par l'utilisateur.

Les catégories aigres de service résistent à la corrosion sous contrainte de sulfure (SSC). SSC peut se produire quand le sulfure d'hydrogène est présent. L'entrée de l'hydrogène ajoutée à des efforts plus élevés, au bas contenu de températures, de pH faible, et élevé de chlorure diminue la ductilité des catégories en acier les laissant susceptibles de la propagation et de l'échec des fissures.

Catégories critiques de service résister à la corrosion quand le gaz ou les fortes concentrations doux de dioxyde de carbone sont présentes. Ils sont une alternative rentable qui est employée dans des applications d'injection de l'eau.

Classement par taille

La garniture de forage est fabriquée selon des caractéristiques standard et est offerte dans des diamètres nominaux. Les deux caractéristiques dimensionnelles les plus importantes sont longueur et diamètre.

Longueur

La ficelle de perceuse se compose de plusieurs sections de garniture de forage. Le terme « support » se rapporte à deux ou trois sections de garniture de forage qui sont introduites dans le trou bon pour accomplir 60 à 90 pieds de perçage. Chaque segment de tuyau, désigné sous le nom d'un « simple », est classifié par api dans trois gammes distinctes de longueur ; R1, R2, et R3.

La gamme 1 (R1) est la plus courte dans la longueur, plus commune pour la tuyauterie ou l'enveloppe de classement par taille de production, et les gammes de 18 à 22 pi.

La gamme 2 (R2) est considérée le de longueur standard pour la garniture et les gammes de forage de 27 à 31 pi.

La gamme 3 (R3) est commune dans l'enveloppe et est également déployée dans des applications de forage d'eau profonde. La longueur accrue diminue le nombre de joints d'outil dans chaque support de garniture de forage. La chute étant de retour que la charge a exercé sur chaque joint d'outil est un plus grand usage croissant et réduction de la vie prévue de la garniture de forage. Gammes R3 de 38 à 45 pi.

Diamètre

Le diamètre extérieur (OD) de la garniture de forage est offert dans des diamètres nominaux s'étendant de 2 3/8" à 6 5/8". Le diamètre du tuyau est choisi basé sur le diamètre de forage. Afin de circuler effectivement la boue de perçage et réduire au maximum des pertes de pression, le rapport de la garniture de forage en dehors du diamètre au diamètre de forage devrait être environ 0,6.

Joint d'outil

Chaque extrémité du tuyau incorpore un joint d'outil, et est différenciée par la connexion filetée par mâle désignée sous le nom de la « goupille » et la connexion filetée femelle qui désigné sous le nom de la « boîte ». Elles sont préfabriquées et soudées sur le tuyau. Les joints d'outil fournissent les connexions de haute résistance et filetées. Ils sont soumis à un traitement thermique à un plus de haute résistance que l'acier du corps de tube afin de survivre aux rigueurs du forage et à de nombreux cycles du serrage et de se desserrer des fils. Des joints d'outil sont spécifiés par renversement et type de fil.

Renversement

Le bouleversé (finition de fil-fin) se rapporte au mur du joint d'outil à la connexion filetée. La garniture de forage est offerte avec un renversement interne (unité internationale), un renversement externe (UE), ou un renversement interne-externe (IEU).

Unité internationale - Dans une épaisseur accrue bouleversée interne le long des murs intérieurs compenser le métal enlevé dans le filetage avec un uniforme, mur extérieur droit.

UE - Dans un renversement externe l'épaisseur accrue le long du diamètre extérieur de la tuyauterie compense le métal enlevé dans le filetage avec un trou droit.

IEU - Dans une épaisseur bouleversée interne-externe est augmenté le long des murs intérieurs et extérieurs du tuyau pour compenser le métal enlevé dans le filetage.

Connexion filetée

Les joints d'outil incorporent les connexions filetées. Ils incluent les fils standard d'api aussi bien que les fils de propriété industrielle. Chaque type de connexion filetée est spécifié par des fils par pouce (TPIs) et c'est chandelle. Les joints communs d'outil d'api incluent le militaire de carrière (repérage), le plein-trou (FH), et l'interne-flux (SI).

Caractéristiques

• La garniture de forage non magnétique est utilisée pour isoler le perçage de moment de mesure (MWD) et les outils de notation du perçage de moment (LWD) de la ficelle de perceuse. Ceci réduit au minimum la perturbation électromagnétique associée et augmente l'exactitude des enquêtes directionnelles.
• Hardbanding est incorporé sur les joints d'outil et la protection centrale d'usage de la garniture de forage afin d'augmenter la résistance à l'abrasion.
• Cannelures en spirale sur la surface externe de la garniture de forage réduire le différentiel collant et améliorer des caractéristiques d'écoulement de la boue de forage.

Normes

Api RP 5A5 - cette norme internationale définit des conditions et donne des recommandations pour l'inspection sur pied et l'essai des marchandises tubulaires de pays d'huile (OCTG). Cette norme internationale couvre les pratiques et la technologie utilisées généralement dans l'inspection sur pied ; cependant, certaines pratiques peuvent également convenir aux inspections de moulin.

Caractéristiques de garniture de forage :
