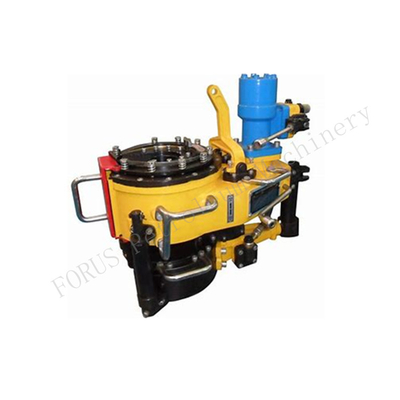

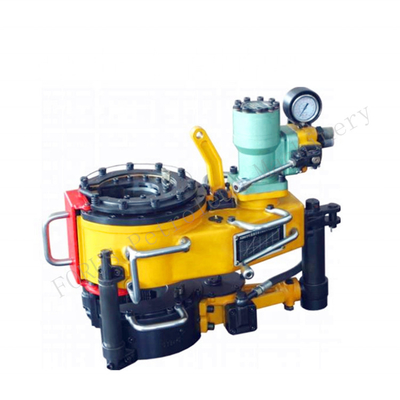

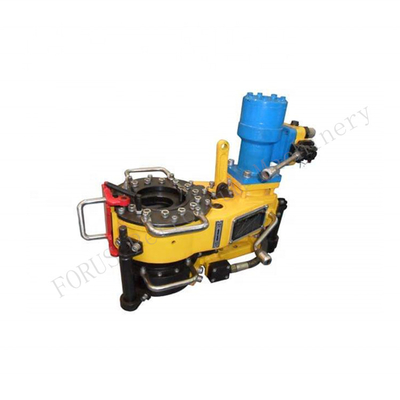

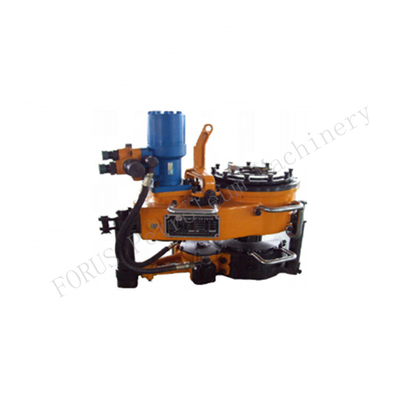

La tête de puits usine XQ89/3YC 2 3/8 pince 1/2 hydraulique de la tuyauterie 2 7/8 3
Applications d'outils de tête de puits
Cette série de pinces hydrauliques de puissance d'oléoduc adopte l'enroulement intérieur de came et mécanisme de fixage avec les pinces hydrauliques de soutien. C'est un outil idéal
pour toutes sortes de tuyauterie, l'enveloppe de petite taille, garniture de forage refont le plein ou vers le bas-perçage dans des opérations bonnes de workover. Des pinces de puissance avec les tiges extra-longues peuvent être utilisées
en tant que pinces de secours pour maintenir le corps de tuyauterie. Les pinces de puissance peuvent également être équipées d'un système de contrôle automatique de couple.
Les pinces d'énergie hydraulique de XQ89/3YC sont un dispositif spécial pour l'opération de puits de pétrole, utilisé pour charger et décharger des fils d'oléoduc. il
C'est un produit nouveau amélioré sur la base des pinces d'énergie hydraulique de XQ89/3B. Couple d'entraînement de moteur, à vitesse réduite et élevé hydraulique,
Le type soupape de commande de « H » de manuel est simplement assorti avec le moteur d'huile. C'est des pinces d'énergie hydraulique d'allumeur pour des opérations de downhole.
Ce produit a les caractéristiques suivantes.
* le chef de bride adopte un mécanisme s'élevant de rouleau intérieur d'arc, et il n'y a aucun besoin de ne remplacer aucune pièce ou
Retirez les fils de tuyauterie avec un diamètre de « 27/8" ou de « 31/2".
* la transmission à deux vitesses fournit la grande vitesse dans la haute vitesse et le couple élevé dans la basse vitesse.
* le mécanisme de frein est sur la partie supérieure, facile à s'ajuster et maintenir.

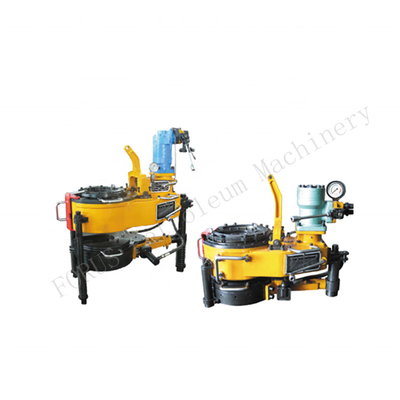

* les nouvelles pinces disponibles hydrauliques et les pinces principales forment les pinces combinées. Actionnez la soupape de commande manuelle des pinces principales,
Bride et libération de pinces de combinaison simultanément.
* en ajustant la pression d'huile, le couple suffisant peut être obtenu pendant le chargement et le déchargement de divers tuyaux d'acier.
* ce produit a un certain nombre de brevets chinois.
| Modèle |
XQ89/3YC |
XQ114/6YB |
XQ140/12Y |
XQ140/20 |
XQ140/30 |
XQ194/40 |
| |
millimètre |
60-89 |
60-114 |
73-140 |
42-140 |
42-140 |
42-194 |
| Pinces principales de gamme applicable |
dans |
23/8~31/2 |
23/8~41/2 |
27/8~51/2 |
1.66~51/2 |
1.66~51/2 |
23/8~75/8 |
| millimètre |
60-114 |
73-141.5 |
89-156 |
60-153.7 |
60-153.7 |
60-215.9 |
| Pinces de secours de gamme applicable |
dans |
23/8~41/2 |
27/8~51/8 |
31/2~61/8 |
23/8~6.05 |
23/8~6.05 |
23/8~81/2 |
| N.m |
3300 |
6000 |
12000 |
20000 |
30000 |
40000 |
| Couple maximal |
ft.lbf |
2213 |
4425 |
8850 |
15000 |
22500 |
30000 |
| Vitesse |
T/MN |
30-90 |
20-85 |
14-72 |
13.5-58 |
9-40 |
5.9-25 |
| Pression évaluée |
MPA |
10 |
11 |
12 |
17,5 |
17,5 |
17,5 |
| livre par pouce carré |
1450 |
1595 |
1740 |
2500 |
2500 |
|
| Approvisionnement de Max.oil |
L/min |
80 |
100 |
120 |
140 |
140 |
140 |
| gal/mn |
21 |
26 |
32 |
38 |
38 |
38 |
| taille |
millimètre |
650×430×550 |
750×500×600 |
1024×582×539 |
1115×962×1665 |
1180×1000×1665 |
1400×1190×1935 |
| dans |
25.6×16.9×21.7 |
29.5×19.7×23.6 |
40.3×22.9×21.2 |
44×38×65.3 |
46.5×38×65.3 |
55×47×76 |
| Poids (pinces de secours de c/w) |
kilogramme |
158 |
220 |
480 |
840 |
860 |
1180 |
| livre |
348 |
485 |
1060 |
1840 |
1910 |
2600 |
